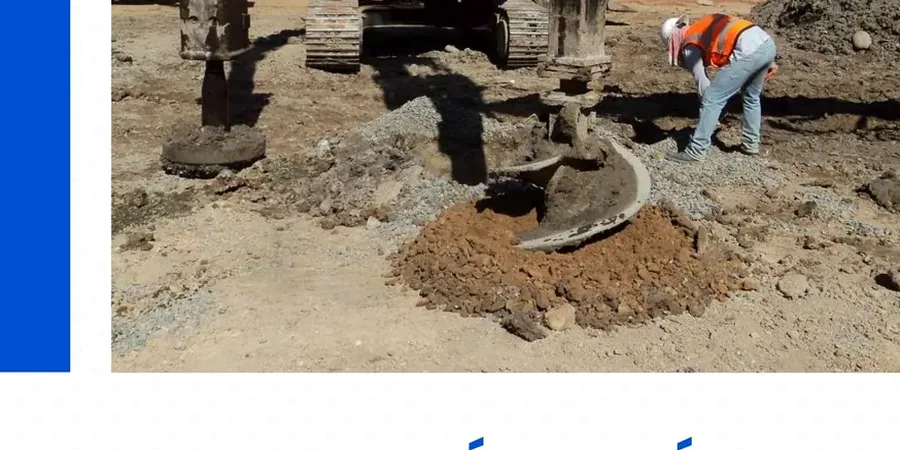

En la zona poniente de Buin, cerca del río Maipo, los suelos suelen tener una capacidad portante aceptable sobre estratos granulares. La historia cambia al avanzar hacia sectores como Alto Jahuel o los terrenos agrícolas al oriente, donde predominan limos y arcillas blandas saturadas que complican cualquier cimentación superficial. Para un ingeniero de obra, esta diferencia define el tipo de solución: no es lo mismo fundar sobre gravas densas que sobre un limo compresible de 8 metros de espesor. En estos casos, el diseño de columnas de grava (stone columns) mediante vibrosustitución se convierte en la herramienta más eficaz para densificar el terreno y controlar asentamientos. Antes de decidir el esquema de mejoramiento, siempre ejecutamos un ensayo CPT para obtener un perfil continuo de resistencia en los primeros 15 metros, y en paralelo realizamos calicatas para clasificar visualmente los estratos según NCh 1508. Este enfoque nos permite definir la malla, el diámetro y la profundidad exacta de cada columna en función de la estratigrafía real de Buin, no de supuestos genéricos.
Una malla de columnas de grava bien diseñada reduce los asentamientos totales en más del 60% y mitiga el potencial de licuefacción bajo la NCh433.
Enfoque y alcance
Factores del sitio
La geología del valle central en Buin está marcada por depósitos aluviales del río Maipo, con intercalaciones de gravas arenosas y estratos finos de baja plasticidad. El riesgo principal que encontramos es la presencia de lentes de suelo orgánico o turba no detectados en sondajes preliminares espaciados. Si una columna de grava atraviesa un lente de turba sin un confinamiento lateral adecuado, el bulbo de compactación se disipa y el mejoramiento pierde efectividad. Un segundo riesgo es la licuefacción: aunque Buin está a 35 km del epicentro típico de eventos en la zona central, los sismos como el de 2010 demostraron que los suelos arenosos saturados en la comuna son susceptibles. La vibrosustitución desplaza y densifica el suelo granular, reduciendo drásticamente el potencial de licuefacción. Para verificar la efectividad, siempre ejecutamos ensayos post-instalación como CPT o pruebas de carga en placa sobre un grupo de columnas. Sin esta verificación, el diseño se queda en una estimación teórica que no resiste el escrutinio de un revisor independiente ni las exigencias de la DOM de Buin.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normas aplicables
NCh433.Of1996 Mod.2012 – Diseño sísmico de edificios, NCh2369.Of2003 – Diseño sísmico de estructuras industriales, NCh 1516 – Ensayo de penetración estándar (SPT), NCh 3402 – Ensayo de penetración con cono (CPT), FHWA NHI-05-037 – Improvement Methods
Servicios relacionados
Diseño de malla y dosificación
Cálculo de la relación de reemplazo, espaciamiento y profundidad de columnas en función de la carga estructural y el perfil CPTu del terreno en Buin.
Verificación de capacidad portante
Pruebas de carga estática sobre columna aislada y grupo de columnas para validar la presión admisible de diseño.
Control de asentamientos post-sismo
Monitoreo topográfico y análisis de consolidación radial para garantizar que los asentamientos residuales estén dentro de la tolerancia especificada.
Evaluación de potencial de licuefacción
Aplicación de métodos semiempíricos (Seed-Idriss, Youd et al.) para cuantificar la mejora en el factor de seguridad contra licuefacción tras la vibrosustitución.
Parámetros típicos
Preguntas comunes
¿Cuánto cuesta el diseño e instalación de columnas de grava en Buin?
El costo varía según la profundidad de tratamiento y la relación de reemplazo. En Buin, los proyectos de mejoramiento con columnas de grava suelen manejarse en un rango de $704.000 a $2.321.000, dependiendo del volumen total de material y la accesibilidad del sitio.
¿Qué norma chilena regula el diseño sísmico de estas soluciones en Buin?
El diseño sísmico se rige por la NCh433 para edificaciones y la NCh2369 para estructuras industriales. Además, se consideran las recomendaciones de la FHWA para métodos de vibrosustitución en zonas sísmicas.
¿Cómo se verifica que las columnas de grava realmente mejoraron el suelo en mi terreno?
Realizamos ensayos CPT antes y después de la instalación para comparar la resistencia por punta y fricción lateral. También ejecutamos pruebas de carga en placa sobre el grupo de columnas para medir directamente la curva asentamiento-presión.
¿Se pueden instalar columnas de grava si hay napa freática alta en Buin?
Sí, la vibrosustitución es efectiva incluso con napa freática superficial. El proceso se realiza con un mandril vibratorio que desplaza el suelo saturado y compacta la grava de abajo hacia arriba, sin necesidad de deprimir el nivel freático.
